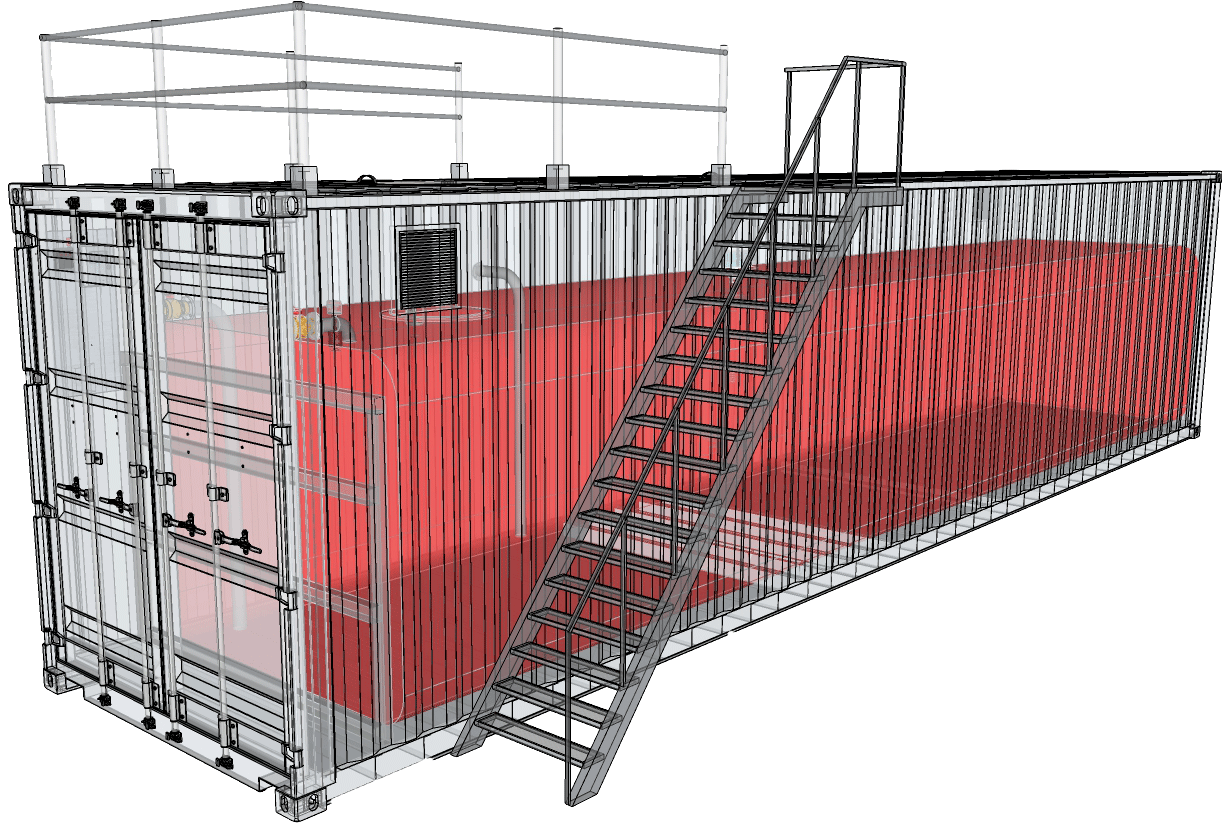

TIW SICHERHETS LAGERTANK CONTAINER
Projektbeschreibung
Unsere TIW Lager Tankcontainer dienen der Lagerung von Wasser gefährdenden Flüssigkeiten. Für TIW Lagertank Container werden Stahlcontainer nach ISO-Norm mit S235 Stahlblechen verschweißt, so dass ein flüssigkeitsdichter Innenraum (Wanne) mit ausreichendem Fassungsvolumen entsteht. In den Auffangraum (Wanne) wird ein passender und Medium beständiger passgerechter Tank eingebaut. Der Einbautank besitzt für den jeweiligen Einsatz abgestimmte Anschlüsse innerhalb des Auffangraumes
TIW Lagertank Container
Wir Modifizieren und bauen seit 15 Jahren ISO 668 Seecontainer zu Lagertank Container nach „WHG - Gesetz zur Ordnung des Wasserhaushalts 1) 2)“ und AwSV (früher VAws) Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen Link:
Verordnung über Anlagen zum Umgang mit wassergefährdenden
Nach Bedarf und Kundenansprüchen mit einem Volumen von 5m³-50m³ für Gewerbliche Nutzung konstruiert und gefertigt
Container Umbau
Der Container wird umgebaut zur TIW Schutzwanne für den passgerechten Tankeinbau mit 4mm S 235 Schwarzstahl Platten geschweißt und 2K Epoxidharz Beschichtung versiegelt.
Rohbau des TIW Doppelwandigen Lagertank
Diese Darstellung zeigt einen Oberirdische TIW-Container im Rohbau für die Lagerung von flüssigen Medien mit einem in eine oder mehrere Kammern(n) aufgeteilten Behälter. Der Behälter ist als doppelwandiger, fluiddichter, mit Eckbeschlägen versehener ISO-Container ausgeführt, welcher zwischen seinen Außenwänden Bodenwand und Dachwandung einerseits und seiner Innenwand andererseits mit einen Überwachung-raum versehen ist. Dieser ist zusätzlich durch eine dichte Zwischenwand ein von außen zugänglicher und verschließbarer Kommunikations- bzw. Bedienraum abgeteilt. Die Innen Trennwand des Containers besteht aus Stahl.
Im Jahr 2006 sind wir durch Zufall verursacht durch einen Mangel an ISO-Tankcontainer und hoher Nachfrage an Freistehenden ISO-Tankcontainer zur Betreibung von BHKW Anlagen zur Erzeugung von Strom- und Wärmeeffizienz, die vom Staat subventioniert wurden auf die Modifizierung von ISO 668 Standard Container Umbau zum Tankcontainer gekommen.
Allerdings brauchten diese Tankcontainer keine Doppelwandigkeit vorweisen da die BHKW Anlagen nach Umwelttechnischen Gesetzen (WHG) nur mit Wiederverwendbaren und nicht Grundwassergefährdenden Flüssigkeiten wie Rapsöl, Sojaöl und Palmöl betrieben wurden. Um den Mangel an Tankcontainer zu kompensieren haben wir überlegt 20` und 40`Standard Container mit geeigneten Flexitanks auszurüsten. Dazu musste aber erst die Stabilität eines Serien Transport Container geprüft werden, ob dieser für ca.25m³-50m³ für Flüssigkeiten mit einer Dichte bis (1,30 g/cm³) ohne weitere Verstärkung geeignet ist.
Aus unserer Langjährigen Erfahrung im Container Logistikbereich erschien uns das als möglich aber um sicher zu sein musste das getestet werden, ob das Statisch möglich ist. Also haben wir einen 12 Jahre alten DV 20`Container und DV 40`Container folgenderweise umgebaut zum Tankcontainer. Um auch eine Dichtigkeit herbeizuführen, wurden 4mm S235 Stahlblechplatten im Bodenbereich Wasserdicht eingeschweißt. Die Türen entfernt und der Türbereich mit 3mm Sickenbleche verschweißt. Im oberen Bereich wurde ein DN 100 Füllanschluss mit Kugelhahn eingebaut.
Der Testvorgang konnte beginnen
Mit Hilfe der Freiwilligen Feuerwehr wurden die Test Container DV 20`mit ca.30m³ Wasser DV 40`mit ca. 60m³ Wasser befüllt und für eine Woche im Befüllten Zustand auf ebenen tragfähigen Boden gelagert. Jeden Tag wurden die Container auf eventuellen Wasserverlust kontrolliert. Wir waren erstaunt das der 20`und 40`Container im Mittleren Bereich kaum Auswölbungen hatte siehe Musterdarstellung einer später erstellten Statik:
Der Container wird mit maximal 50 m³ Flüssigkeit befüllt.
Innenmaße des Containers:
Li = 12.075 mm Bi = 2.387 mm Füllmenge:
VF = 50 m³
Dichte:
= 1.200 kg/m³ Füllhöhe:
hF = VF / (Li * Bi) = 1,735 m
Nach der Entleerung wurden beide Container auf eventuelle Spannungsschäden überprüft. Ergebnis keine Schäden in den Wandungen. Also die Container befanden sich im Serienmäßigen Zustand und konnten
CSC und Gutachterlich abgenommen werden.
Der Umbau zum Doppelwandigen Tankcontainer für Wassergefährdende Flüssigkeiten
Wie Chemische Produkte, Laugen, Ölen wie Handelsüblichen Treibstoffen Benzin, Diesel, Heizöl.
Marke TIW (Tank in Wanne) als abschließbarer Sicherheits- Behälter nach WHG zur Lagerung von Wassergefährdenden Flüssigkeiten mit Sicherheits-Elementen wie Leckanzeige, Überfüllsicherung, Warnleuchte und Füllstandanzeige Mechanisch und elektronisch nach WHG je nach Produkt und Sicherheitsdatenblatt.
Im TIW Doppelwand Tankcontainer werden die Türen nicht entfernt da dieser nur mit 25-50m³ befüllt werden kann, da das Standardgesamtgewicht laut Container Hersteller auf 36.000 KG schon je nach Dichte erheblich überschritten wird.
​
„Der TIW Tankcontainer darf somit nicht im gefüllten Zustand transportiert werden und nur auf tragfähigen Untergrund oder nach Statischen Richtlinien auf Fundamenten betrieben werden“.
Die Überschreitung des Containers der als Lager genutzt wird ist grundsätzlich erlaubt, wenn die Statischen Richtlinien eingehalten werden. Der Rahmenaufbau von ISO Seecontainer ist so konstruiert das dieser im Stapelverfahren eine Tragfähigkeit von 193 Tonnen ohne zusätzliche Verstärkungen.
„Nach ISO-Minimalanforderungen können sechs voll beladene Container übereinandergestapelt werden. Viele Container sind allerdings auf eine Stapelhöhe von neun und mehr vollen Behältern ausgelegt“.
Container Umbau zur Schutzwanne mit abschließbaren Überwachung-raum
TIW Container Umbau zur Schutzwanne mit abschließbaren Überwachung-raum wird mit einer Trennwand von der Tür Vorderkante je nach Volumen eingeschweißt. Die Höhe der Trennwand richtet sich nach dem gewünschte Volumen des TIW Tank.
Nach dem Einbau der Wannen Trennwand
wird der Wannenbereich einer Dichtigkeitsprobe unterzogen die folgend ausgeführt werden muss:
Dichtigkeitsprüfung / Leckage Prüfung (Dichtheitsprüfung Wassertest)
Der Wassertest ist der Lieblingstest der Gutachter zur WHG Einzelabnahme Zertifikat aber auch der viel Aufwand benötigt. Dazu muss der Container Wannenbereich mit Wassergefüllt werden „Beispiel TIW 20`Füllgehalt 25m³ und 24 Stunden Dichtigkeitsprüfung“.
Abnahme durch einen Gutachter nach Standzeit. Wird eine Undichtigkeit festgestellt, muss der Tank entleert werden und das ganze erneut durchgeführt werden.
Alternativ Dichtigkeitsprüfung / Leckage Prüfung (Dichtheitsprüfung) mit Vakuumbrille wird der zu untersuchende Prüfbereich z. B. eine Schweißnaht, mit einem schaumbildenden Prüfmittel benetzt. Sollte nun eine Undichtigkeit festgestellt werden, treten im Bereich der Leckage kleine Schaumblasen hervor
24 Stunden Dichtigkeit Test der TIW Wanne - ca. 50m³
Beschichten der Tankwanne
Innenbeschichtung
zweikomponentiger, polyamingehärteter reine Epoxybeschichtung die im Bodenbereich aufgetragen wird. Schichtstärke 160-220 (μm)
Lackierung der Container Außen:
4x 1 Komponenten Lack Ral Standard 1 x 1 Komponenten Lack Ral Standard
Lackierung Wanne Innen
5x Wannenbereich Bodenfläche und Wannenseitenwände wie auch Trennwand mit
2 Komponenten
Beschichtung Farbe Grau Ral mit zweikomponentiger, abriebbeständiger polyamingehärteter
Primer/Decklack auf der Basis eines reinen Epoxidharzes.
Beschichtete Flächen
Sauberer, trockener und unbeschädigter kompatibler Primer. Für weitere Informationen wenden Sie sich bitte an unser Service Team
Der passgerechte Einbautank nach Bedarf und Kundenwunsch:
Edelstahl (nach EN 10020) oder HDPE
-
V2a Edelstahl Werkstoffnummer 1.4301, 1.4541 und 1.4307
-
V4a Edelstahl Werkstoffnummer 1.4401, 1.4571 und 1.4404
-
Lagertank Verwendung Chemie, Treibstoffe wie Benzin Diesel Heizöl usw.
Unser Tanksystem TIW ist aus V2a Werkstoff 1.4301 /V4a. Werkstoff 1.4404 Sicherheit Tanks zur Lagerung von Flüssigkeiten in der Industrie, Landwirtschaft, Chemie, Biochemie und in der Umwelttechnik in einwandiger und doppelwandiger Tank Variation.
Lagertank Standard einwandig von 10-50.000 Liter Füllinhalt
Die Tanks werden passgerecht nach Container Innenmaß oder offene Wanne im geschlossenen
Container einwandig für nicht Wassergefährdende Flüssigkeiten Kundenspezifisch konstruiert und eingebaut.
Außenmaße 20 Fuß Standard - Seecontainer: Außenmaße Länge : ca. 6.094 mm, Breite ca. 2.438 mm x Höhe ca. 2.596 mm alternativ High-Cube 2.896 mm
Außenmaße 40 Fuß Standard - Seecontainer: Außenmaße
Länge : ca. 12.192 mm, Breite ca. 2.438 mm x Höhe ca. 2.596 mm
alternativ High-Cube 2.896 mm
Der passgerechte Einbautank nach Bedarf und Kundenwunsch aus HDPE Polystone® G EL black
Lagertank Liegend von 5-50m³ Freistehend oder Passgerechter Einbau im 10-40`TIW Container. Einwandig oder Doppelwandig zur Verwendung für Lebensmittel, Chemie, Treibstoffe wie Benzin Diesel Heizöl und Biokraftstoffe.
Muster Variation TIW Tankcontainereinsatz aus HDPE polysTone® G black

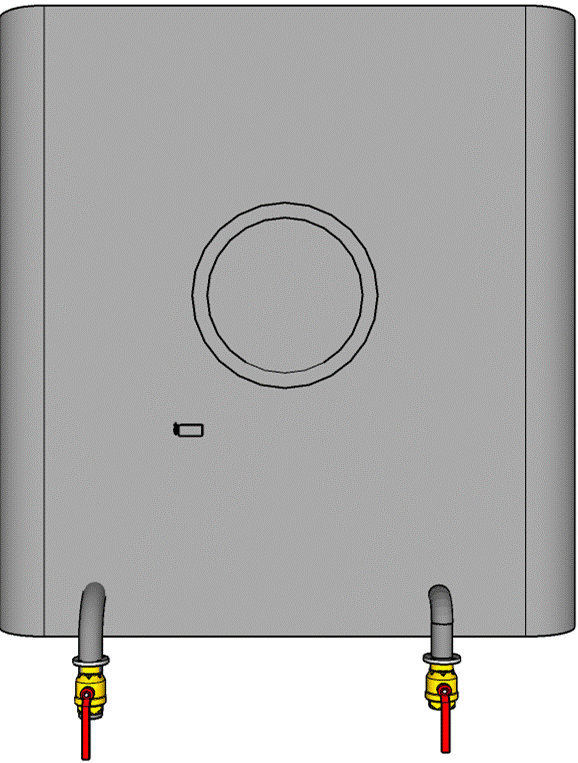

Muster Entwurf TIW 25m³ Standard Tank
Achtung nicht geeignet als Transportbehälter
Die Standardausrüstung eines HDPE _Tank besteht aus:
füll- und Entleerungsstutzen mit je einem 3 Zoll-Kugelhahn mit 3 Zoll-Kamlok - Vaterteil Anschluss
-
1 Stutzen Steigrohr zur Entnahme
-
1 Dom mit 500 mm Durchmesser für eventuelle Innenwartung des Tanks
-
1 Überfüllsicherung von ELB Füllstandgeräte Überfüllsicherungen,
-
1 Füllstands Anzeiger auf Wunsch für 230 V Bauartzugelassen
-
Einbau einer Dachöffnung Bulk zum Dom des Tankeinsatzes
-
Steigrohr DN50 und Flansch zur Entsorgung/Wannenreinigung Kundenspezifisch
-
Elektronische Leckage anzeige (Warnmelder)
-
Einstiegsleiter Wannenbereich von außen und innen Kundenspezifisch
-
Pumpeneinrichtung Kundenspezifisch
-
TÜV Abnahme, Spezifizierung, Dichtigkeit Zertifikat nach WGK 1,2,3
-
Der TIW kann freistehend verwendet werden.
Die Fertigung aus Neubau dauert ca. 8-10 Wochen, je nach Auftragsbestand.
Der Prüfbericht vom TÜV gehört mit zum Lieferumfang.
Für die Außenlagerung wird der TIW in einen extra vorbereiteten TIW 20/40 Fuß-Seecontainer
Eingebaut und gesichert. dass Schaft u.a. Sicherheit gegen Vandalismus und gegen Witterungseinflüsse. Der Container wird nach Kunden Farbwunsch lackiert. Dieser hat im Dombereich des TIW eine Luke von
ca. 1.000 x 1.000 mm Größe im Dach, die freien Zugang zum Dom und gegebenenfalls zu elektrischen Anschlüssen schafft.
Die TIW Lagertank Container Fertigung aus Neubau dauert ca. 8-10 Wochen, je nach Auftragsbestand.
Ein Prüfbericht vom TÜV beziehungsweise Gutachter gehört mit zum Lieferumfang.
Seit 2006 arbeiten wir nach dem Qualitätsmanagement-Standard ISO: 9001 / DET Norske Veritas. Für unsere Produkte erstellen wir technische Dokumentation und Zertifikate der Materialien bzw. ausgeführten Arbeiten.
Wir arbeiten mit zertifizierenden Unternehmen, wie DET NORSKE VERITAS, INSPECTA, TÜV TÜRINGEN / Nord und BUREAU VERITAS, zusammen.
TIW Doppelwandbehälter 25m³ - 50m³ im TIW Lagertank im Sonderbau nach Verwendung und Kundenanforderung mit Einzelnachweis + (TÜV) -Zulassung
Transport und Lager im Seecontainer
Containersonderbau Spezialcontainer TTC Service repariert alle Containertypen und führt die notwendigen Metall sowie Umbau arbeiten vom Standard Container zum Spezialcontainer „nach Ihren Angaben aus“. Mit unserem Team bestehend aus Kaufleuten und Ingenieuren möchten wir Sie beraten und eine gute praktische Lösung im Lagerbereich für Ihre Bedürfnisse finden. Unsere Leistungen: Technische Beratung, Planung, Verkauf, Herstellung, Wartung und Projektüberwachung durch unsere Projektleiter
Unsere Container Umbauten werden durch den
TÜV Nord Zertifiziert und abgenommen.
Sondercontainer/Tankcontainer
zur Verschiffung Export werden auf Wunsch
Mit neuer CSC Prüfung durch den DNV für den Internationalen Transport neu zertifiziert
